アルミ天井点検口　シンワ額目地ハッチＧ［外枠額縁・内枠目地］

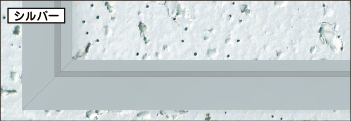

（色：シルバー・ホワイト）
＜＜前のページへ 次ページへ ＞＞
  • 外枠の巾をおさえたスリム型点検口です。
  • Ａ（エース）タイプの外枠取付けは、ビスを使わずスピーディーにできます。
＜＜前のページへ 次ページへ ＞＞
商品名 コード 梱包 価 格
(/台) 		天井開口
寸法 		内枠仕上材
寸法 		捨張り材
寸法		 外枠の取付 備考
取付
金具 		吊り
金具
シンワ
額目地ハッチＧ30		 812-3000 10台 9,250円 303×303 287.5×287.5 268×268 ○

シンワ
額目地ハッチＧ45		 812-4500 10台 10,490円 455×455 439.5×439.5 420×420 ○

シンワ
額目地ハッチＧ60		 812-6000 5台 13,250円 606×606 590.5×590.5 571×571 ○

シンワ
額目地ハッチＧ30A		 813-3000 10台 9,660円 303×303 287.5×287.5 268×268
○
シンワ
額目地ハッチＧ45A		 813-4500 10台 11,040円 455×455 439.5×439.5 420×420
 ○
シンワ
額目地ハッチＧ60A		 813-6000  5台 13,800円 606×606 590.5×590.5 571×571
○
シンワ
額目地ハッチＧ30
ホワイト		 812-3010 10台 12,010円 303×303 287.5×287.5 268×268 ○
電解着色品
シンワ
額目地ハッチＧ45
ホワイト		 812-4510 10台 14,630円 455×455 439.5×439.5 420×420 ○
電解着色品
シンワ
額目地ハッチＧ60
ホワイト		 812-6010 5台 17,390円 606×606 590.5×590.5 571×571 ○
電解着色品
シンワ
額目地ハッチＧ30A
ホワイト		 813-3010 10台 12,420円 303×303 287.5×287.5 268×268
○ 電解着色品
シンワ
額目地ハッチＧ45A
ホワイト		 813-4510 10台 15,180円 455×455 439.5×439.5 420×420
 ○ 電解着色品
シンワ
額目地ハッチＧ60A
ホワイト		 813-6010  5台 17,940円 606×606 590.5×590.5 571×571
○ 電解着色品
注：Ａ(エース)用の 吊り金具は、ビス止めなしで施工です。

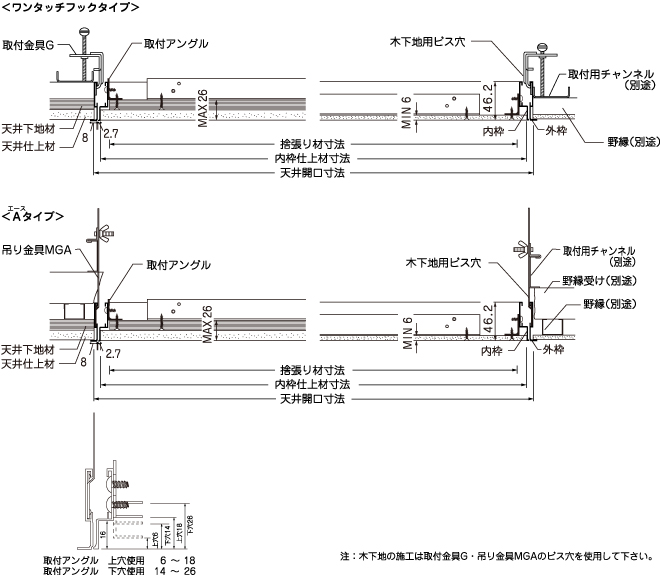

外枠取り付け方法

 ・・・ ワンタッチフックタイプ（取付用チャンネルをねかせて取付金具のボルトで固定）

・・・ Ａ(エース)タイプ (吊り金具を取付用チャンネルにかませて固定。ビスは使用しません。)

内枠ボードの固定

 ・・・ 取付アングル



こちらをクリックするとPDFにて施工方法をご覧いただけます。
CADデータはこちらからダウンロードして下さい。
吊り金具方式(Ａタイプ)は、(一社)公共建築協会より評価されております。＜評価第971-02600704号＞
錠の開閉は、コインまたはドライバーを使い９０度に回転させ開閉します。

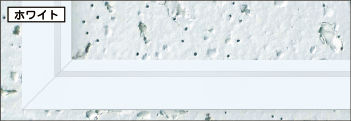

ホワイトは電解着色品です。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
