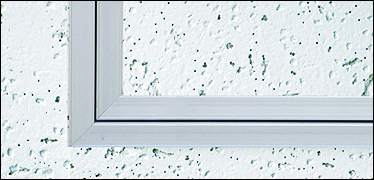

アルミ天井点検口 シンワハッチL45外枠額縁内枠額縁
(色:シルバー・ホワイト・岩綿色・ブロンズ・ブラック)

<<前のページへ 次ページへ >>
  • 額縁タイプの軽量普及品です。
  • 45角のみの限定品です。
  • 有効開口が大きくとれる設計。

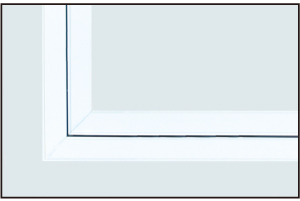

ホワイト<電解着色品> 岩綿色<焼付塗装品> ブロンズ<電解着色品> ブラック<電解着色品>
<<前のページへ 次ページへ >>
商品名 コード 梱包 価 格
(/台)
天井開口寸法 内枠仕上材寸法 外枠の取付 備 考
取付金具 吊り金具
シンワハッチL45 804-4500 10台 3,120円 455×455 416×416

シンワハッチL45A 805-4500 10台 3,300円 455×455 416×416
シンワハッチL45ホワイト 804-4510 10台 6,240円 455×455 416×416
シンワハッチL45Aホワイト 805-4510 10台 6,600円 455×455 416×416
★◇
シンワハッチL45岩綿色 804-4550 10台 7,080円 455×455 416×416  ○
シンワハッチL45A岩綿色 805-4550 10台 7,440円 455×455 416×416
★◆
シンワハッチL45ブロンズ 804-4530 10台 6,860円 455×455 416×416  ○
シンワハッチL45Aブロンズ 805-4530 10台 7,220円 455×455 416×416
★◇
シンワハッチL45ブラック 804-4560 10台 6,860円 455×455 416×416  ○
シンワハッチL45Aブラック 805-4560 10台 7,220円 455×455 416×416
★◇
★L45A用の吊り金具は、ビス止めなしで施工できます。
◇電解着色品  ◆焼付塗装品
*耐震用部材はこちら

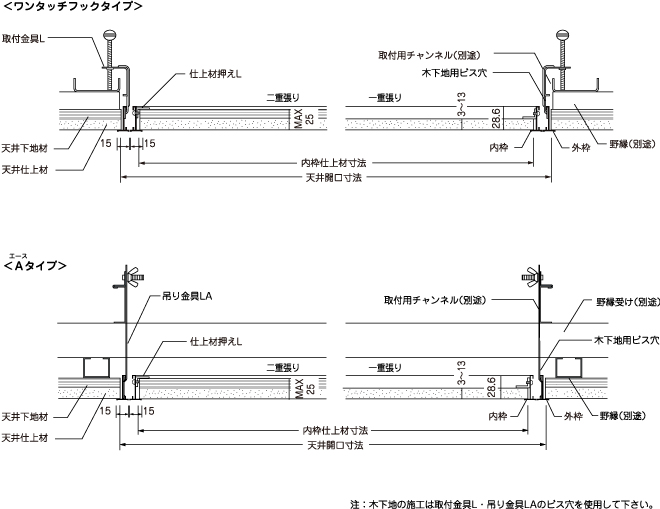

外枠取り付け方法

・・・ ワンタッチフックタイプ(取付用チャンネルをねかせて取付金具のボルトで固定)

・・・ A(エース)タイプ (吊り金具を取付用チャンネルにかませて固定。ビスは使用しません。)

内枠ボードの固定

・・・ ビス止めタイプ



こちらをクリックするとPDFにて「施工方法」「材質」をご覧いただけます。

CADデータはこちらからダウンロードして下さい。
吊り金具方式(Aタイプ)は、(一社)公共建築協会より評価されております。<評価第971-02600704号>
錠の開閉は、コインまたはドライバーを使い90度に回転させ開閉します。
価格には、工賃、運賃、消費税は含まれておりません。
商品改良のため、変更または廃版にすることがございます。
